| بسامد: | 2000-7200 مگاهرتز (سفارشی) | ولتاژ تست: | 28-32 ولت |
|---|---|---|---|
| جاری: | 9A | خروجی: | 100 وات |
| سود: | 53 dBm | ثبات خروجی: | 1dB |
| اتصال: | N/ مونث | اندازه پوسته بیرونی: | 220*110*26 میلی متر |
| وزن: | 1316 گرم | دمای کار: | -40 ~ +65 |
| مواد پوسته بیرون: | الومینیوم | کاربرد: | دنده های بدون سرنشین |
| برجسته کردن: | ماژول تقویت کننده RF 100W,تقویت کننده قدرت درامر بدون سرنشین,تقویت کننده باند فوق العاده 2000-7200MHz,drone jammer power amplifier,Ultra band amplifier 2000-7200MHz |
||
ماژول تقویت کننده توان 100 واتی باند فوق العاده حرفه ای 2000-7200 مگاهرتزطراحی شده توسط Texin، این ماژول در محدوده باند فوق العاده 2000-7200 مگاهرتز است. کاربران می توانند آن را خودشان نصب کنند تا از راه دور در پهپادها تداخل ایجاد کنند، و ماژول تقویت کننده توان 100 واتی باند 2000-7200 مگاهرتز از سفارشی سازی پشتیبانی می کند.
ماژول مسدود کننده تقویت کننده توان باند پهن را می توان در مناطقی با الزامات بالا برای ایمنی در ارتفاع کم، مانند فرودگاه ها، مناطق نظامی ممنوعه، مکان های رویدادهای بزرگ، پارک های شیمیایی و نیروگاه های هسته ای اعمال کرد. به عنوان مثال، در فرودگاه ها، می تواند از ورود پهپادها به مناطق پرواز ممنوع جلوگیری کند و از برخاستن و فرود عادی پروازها اطمینان حاصل کند. در مکان های رویدادهای بزرگ، می تواند از فیلمبرداری غیرقانونی پهپادها جلوگیری کرده و ایمنی و نظم را در رویدادها حفظ کند.
| شرح | نماد | حداقل | نوع | حداکثر | واحد | یادداشت |
|---|---|---|---|---|---|---|
| فرکانس عملیاتی | BW | 2000 | 7200 | مگاهرتز | ||
| توان ورودی | Pin | 0 | dBm | |||
| توان خروجی CW | Psat | 47 | 48 | 49.5 | dBm | موج پیوسته |
| بهره توان | Gp | 48 | dBm | @ Pin=0 dBm | ||
| صافی بهره توان | △Gp | ±1.5 | dB | @ Pin=0 dBm | ||
| افت بازگشت ورودی | S11 | -15 | dB | |||
| ولتاژ عملیاتی | Vdc | 28 | 28 | 36 | V | |
| مصرف جریان | A | 7 | 9 | A | @ Pout=50~85W | |
| کانکتور RF ورودی | SMA، ماده | |||||
| کانکتور RF خروجی | SMA، ماده | |||||
| حداکثر توان ورودی | PinMax | ≤10 dBm | ||||

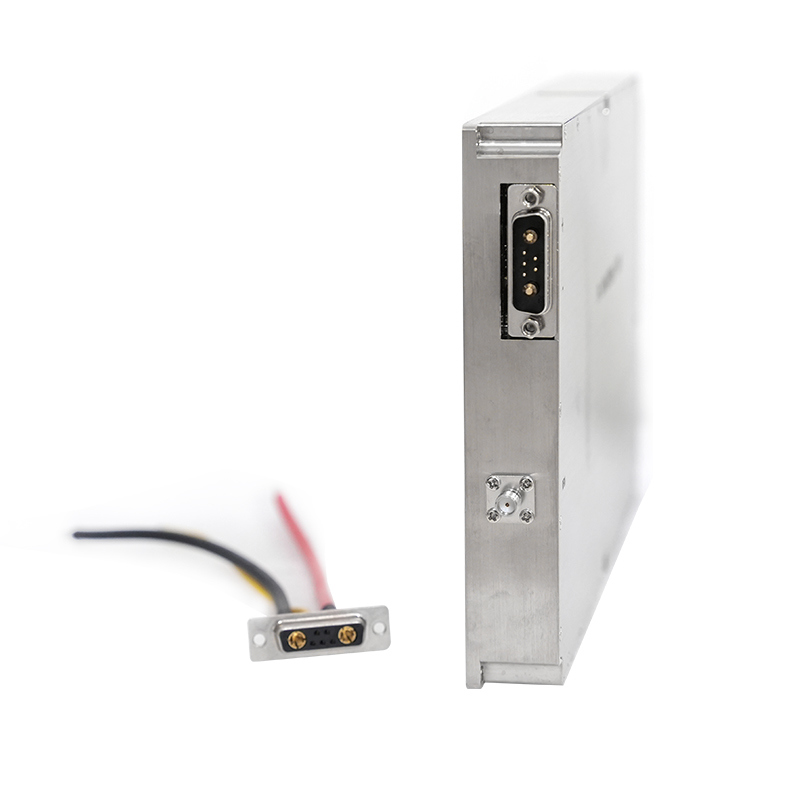

| تعریف رابط | VDD | A1: 28Vdc | ||||
| GND | A2: Ground | |||||
| فعال کردن | 1: 5V~Vdd:ON 0V:OFF | |||||
