تقویت کننده سیگنال 10 وات HD WIFI 5g 5.2ghz 5.8ghz، تقویت کننده قدرت دو بانده برای توسعه دهنده سیگنال پهپاد
TXSZS520010 به طور ویژه برای تقویت کننده قدرت دو بانده ماژول تقویت کننده سیگنال انتقال تصویر با وضوح بالا در مسافت طولانی طراحی شده است. این ماژول از فناوری مدولاسیون تک حامل استفاده می کند که سیگنال می تواند از طریق هوا با مسافت طولانی منتقل شود و دارای قابلیت ضد تداخل قوی است. TXSZS520010 با اندازه کوچک و انتقال سیگنال قوی، به طور گسترده در ارتباطات بی سیم و زمینه های فرکانس رادیویی استفاده می شود.
ویژگی ها
■ محدوده فرکانس 5100-5200GHz 5700-5200GHz
■ 40dB Gain (Typ) خروجی
■ نوسانات درون باند 0.3 دسی بل
■ کانکتور ورودی MMCX-KEF 50 Ω
■ کانکتور ورودی MMCX-KEF 50 Ω
■ ولتاژ منبع تغذیه 12~31V option
■ دما:-40～+70℃
■ RFout +RFinput+ سیم فعال
■ فناوری مدولاسیون تک حامل
برنامه های کاربردی
■ زمینه ارتباطات بی سیم
■ علاقه مندان به پهپاد FPV
TXSZS520010 برگه اطلاعات
| واحد عملکردی |
پارامتر |
MINI |
مقدار معمولی |
حداکثر |
واحد |
یادداشت |
|
عمومی
الزامات
|
حالت دوبلکس |
TDD |
|
|
| فرکانس عملیاتی |
5100 |
|
5800 |
مگاهرتز |
سفارشی |
| ولتاژ تغذیه |
12 |
24 |
31 |
V |
|
| دمای عملیاتی |
-40 |
|
70 |
℃ |
|
|
راه انتقال
|
بهره فرستنده |
18±1 |
|
22±1 |
dB |
سفارشی |
| حداکثر توان خروجی (P1dB) |
|
47 |
|
dBm |
|
| توان خروجی خطی |
|
31 |
|
dBm |
EVM<5% |
|
EVM@Pout=38dBm
|
|
-30
|
|
dB
|
|
| نوسان درون باند |
|
0.3 |
0.3 |
dB |
|
| جریان کار |
|
0.3 |
0.25 |
A |
@Pout=40dBm, VCC=24V |
| تاخیر سوئیچینگ |
|
|
1 |
us |
|
| هارمونیک دوم |
-65 |
|
-50 |
dBc |
|
| هارمونیک دوم |
|
|
-60 |
dBc |
|
|
راه دریافت
|
بهره دریافت |
14 |
|
15 |
dB |
سفارشی |
| شکل نویز |
|
2.5 |
3 |
dB |
|
| جریان کار |
|
11 |
|
mA |
|
| نوسان درون باند |
|
|
0.2 |
dB |
|
TXSZS520010 الزامات محیط ذخیره سازی
الف) دما: -40～+70℃;
ب) رطوبت نسبی عملیاتی: 5%～95%، غیر متراکم;
ج) فشار اتمسفر: (70～106) کیلو پاسکال;
د) رطوبت و گرما: می تواند در محیط های با دمای بالا و رطوبت نسبی بالا با دمای کمتر از 40℃ و رطوبت نسبی کمتر از 95% کار کند;
ه) دمای ذخیره سازی: -40～+125℃;
و) رطوبت ذخیره سازی: 5%～98%، غیر متراکم.

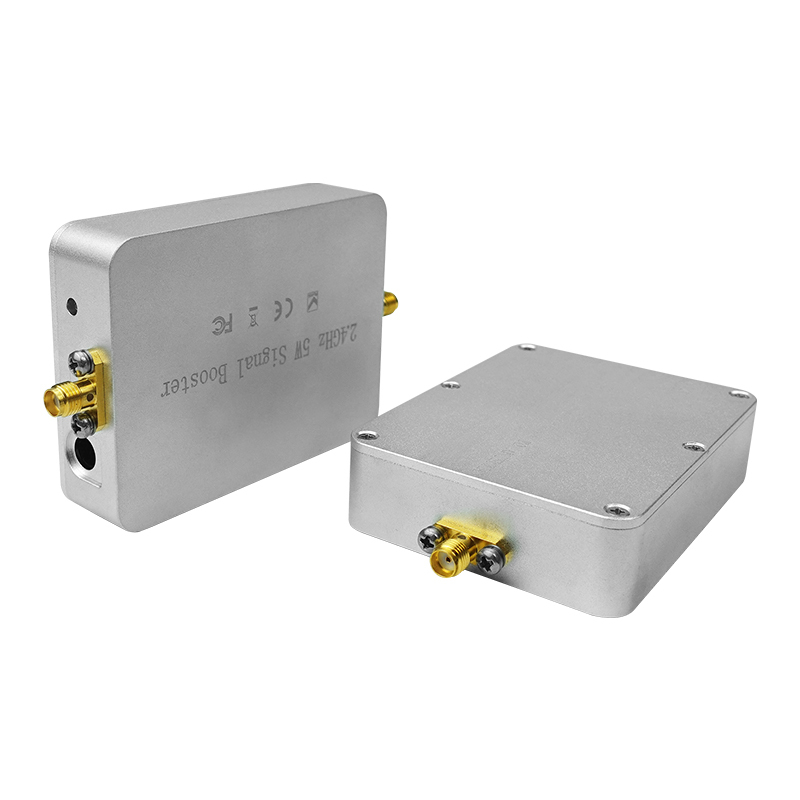

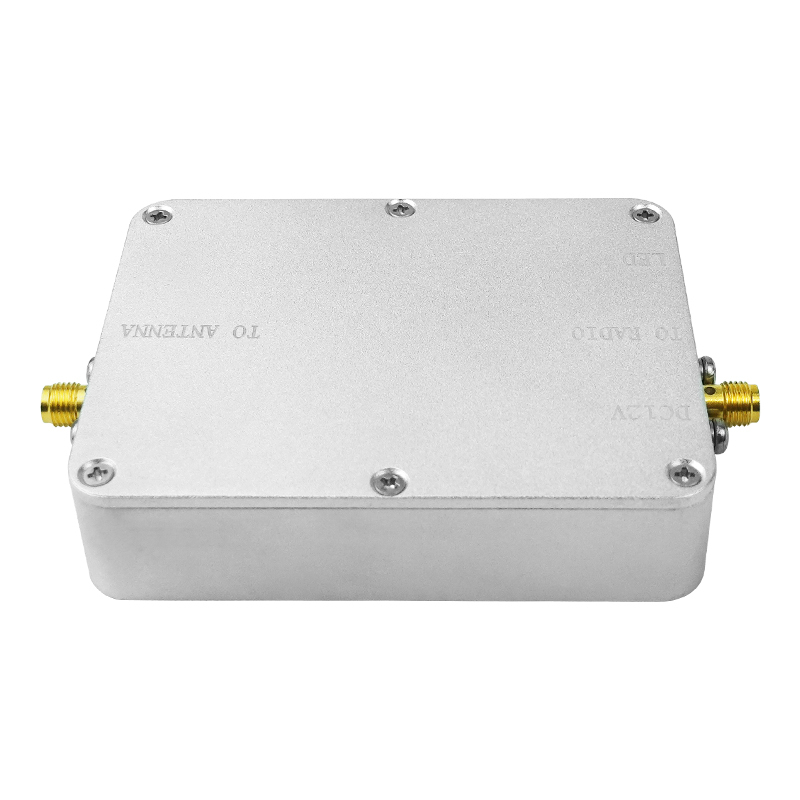

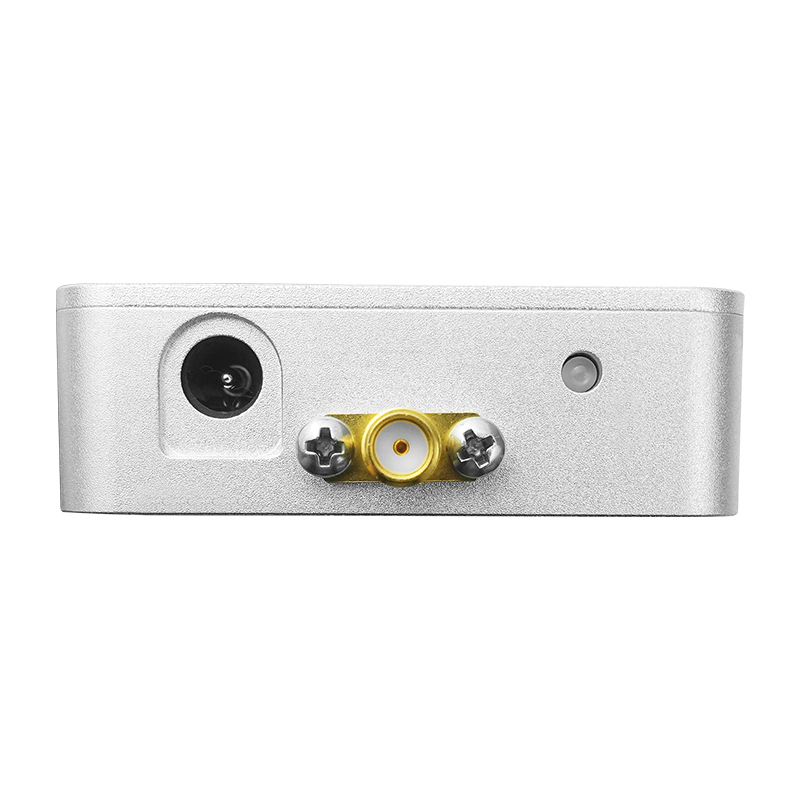

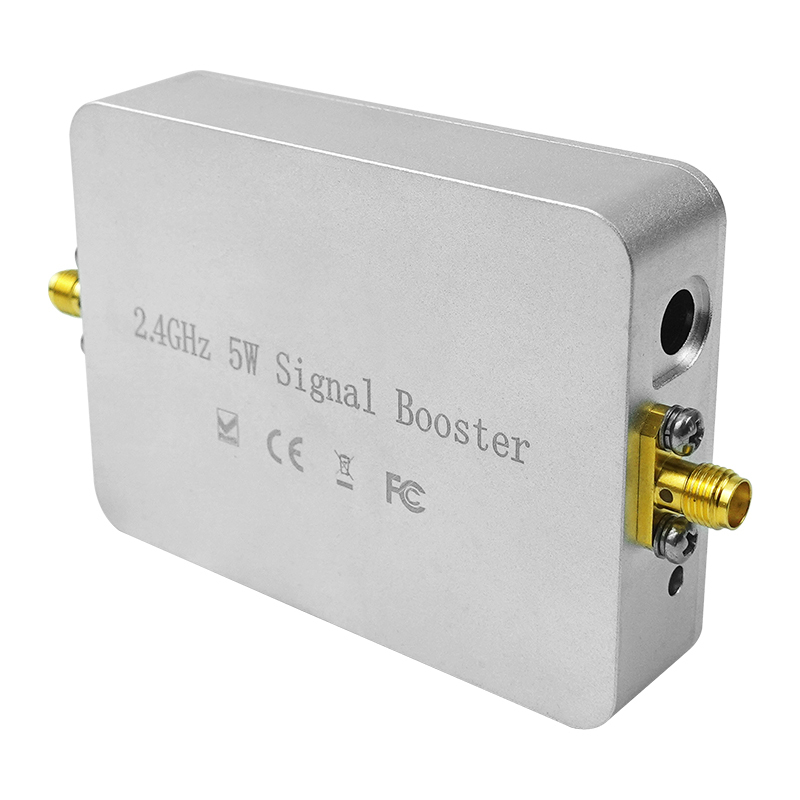

TXSZS520010 تصویر جزئیات
TXSZS520010 خدمات فروش
دستورالعمل کاربر: ما می توانیم تصویر ویدیویی جزئیات آنلاین را ارائه دهیم. دستورالعمل محلی نیز با هزینه اضافی در دسترس است. پشتیبانی فنی آنلاین: مهندسان حرفه ای ما به مشتریان در حل مشکلات فنی کمک خواهند کرد.
خدمات پس از فروش:
شرکت ما مسئولیت و وظیفه توافق شده را در طول دوره گارانتی انجام خواهد داد
پاسخ سریع به بازخورد و سوالات مشتری
همه محصولات از 1 سال گارانتی و خدمات نگهداری مادام العمر برخوردار هستند
سوالات متداول
چگونه می توانم قیمت را دریافت کنم؟
ما معمولاً ظرف 24 ساعت پس از دریافت درخواست شما، قیمت را اعلام می کنیم. اگر برای دریافت قیمت بسیار عجله دارید، لطفاً در ایمیل خود به ما اطلاع دهید تا به درخواست شما اولویت دهیم.
آیا شما تولید کننده هستید؟
بله، ما کارخانه واقعی واقع در شنژن چین هستیم، ما از تمام محصولات سفارشی شده پشتیبانی می کنیم. و همچنین از بازدید از کارخانه توسط خودتان پشتیبانی می کنیم.
چگونه کیفیت کالا را تضمین کنیم؟
ما دارای فناوری پیشرفته و تجهیزات تست هستیم، قبل از حمل و نقل 100٪ تست خواهیم کرد.
