خانه > محصولات> قطعات RF> سازنده کنترل شده ولتاژ برند Teixn ((VCO) SM150 10dbm 5V کار می کند

سازنده کنترل شده ولتاژ برند Teixn ((VCO) SM150 10dbm 5V کار می کند

Teixn brand Voltage Controlled Oscillator(VCO) SM150 10dbm 5V operate
Teixn brand Voltage Controlled Oscillator(VCO) SM150 10dbm 5V operate
اطلاعات پایه
محل منبع: چین
نام تجاری: TeXin
گواهی: SGS, ISO9001
شماره مدل: TX-NZ150W
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiated
جزئیات بسته بندی: جعبه با فوم PE
زمان تحویل: 3 روز
شرایط پرداخت: T/T، Paypal، L/C، D/A، D/P، وسترن یونیون و غیره.
قابلیت ارائه: 5000 عدد در ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
Product: VCO chip Working voltage: 5V
Operating temperature range: -40°C~+85°C Current consumption(Icc): 25mA
Application: Goverment, Speech center, Church, meeting room, etc.
برجسته کردن:

مسدود کننده سیگنال تلفن همراه GSM DCS

,

مسدود کننده سیگنال تلفن همراه AC160V

,

مسدود کننده سیگنال دسکتاپ CDMA LTE

توضیحات محصول

سازنده کنترل شده ولتاژ برند Teixn ((VCO) SM150 10dbm 5V کار می کند

مدل: SM150

توضیحات
VCO (اتاق کنترل ولتاژ) یک جزء ضروری از یک ماژول RF است که عملکرد اصلی آن تبدیل (پرداخت) و تبدیل (پذیرفتن) سیگنال های RF است.در درجه اول در ايستگاه هاي پايه استفاده ميشه، ارتباطات تلفن همراه و سایر تجهیزات RF.


ویژگی های عملکرد

-صدای کم

-استقرار فرکانس بالا؛

- کار با ولتاژ پایین: +3.3 +5V

- محدوده دمای کار: -40°C ~ +85°C

- اندازه کوچيکه.

پارامترماینTعاديماَکسuنيتیادآوری
Wولتاژ کار(Vcc)4.755.05.25Vdc
سطح خروجی 10 دی بی امVcc = 5.0 V
مصرف فعلی ((Icc)...25 mA
حساسیت تنظیم (متوسط)10......MHz/VVt = 0.5 تا 4.5 ولت
ولتاژ تنظیم (Vt)0.5...4.5Vdc
ضوضای فاز/حمل کننده@1KHzOffset...-۶۵ dBc/HzVcc = 5.0 V، Vt = 2.5 V
@10KHzتعویض...-92 dBc/HzVcc = 5.0 V، Vt = 2.5 V
@100KHzتعویض...-120 dBc/HzVcc = 5.0 V، Vt = 2.5 V
@1MHzتعویض...-130 dBc/HzVcc = 5.0 V، Vt = 2.5 V
فرکانس نوسان

...

175

...

...

135

...

مگاهرتز

Vcc = 5.0 V، Vt = 0.5 V
Vcc = 5.0 V، Vt = 4.5 V

ظرفیت ترمینال تنظیم...56...pF
هارمونيک دوم......-15دی بی سی
مقاومت بار...50...Ω
دمای کار-40...+85°C



نظمEتوضیح
1ولتاژ(VCC)
2زمین(GND)
3ولتاژ تنظیم (VT)
4ن.سي
5زمین(GND)
6RFبیرون انداختن

لیست بسته بندی

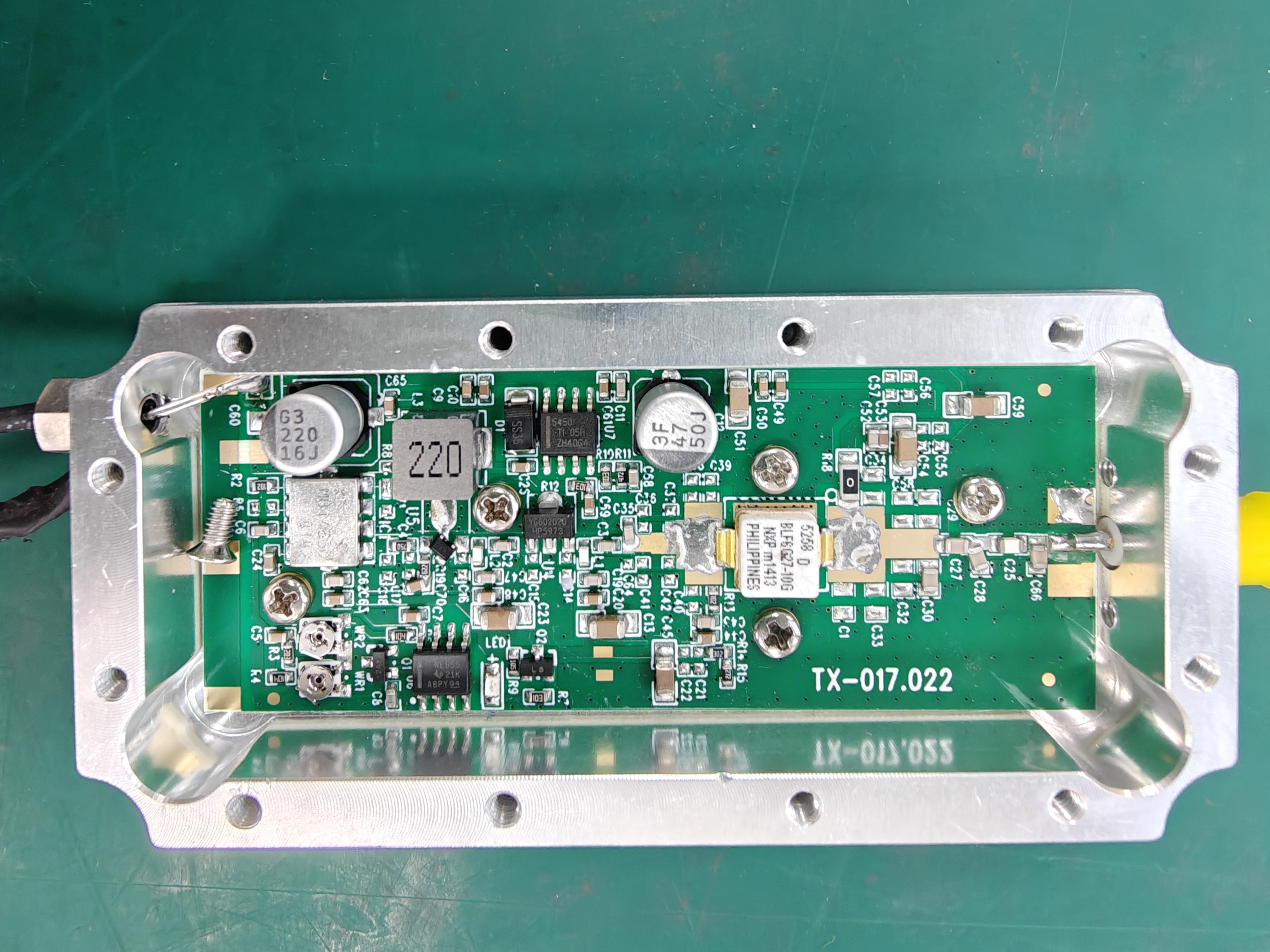

سازنده کنترل شده ولتاژ برند Teixn ((VCO) SM150 10dbm 5V کار می کند 0

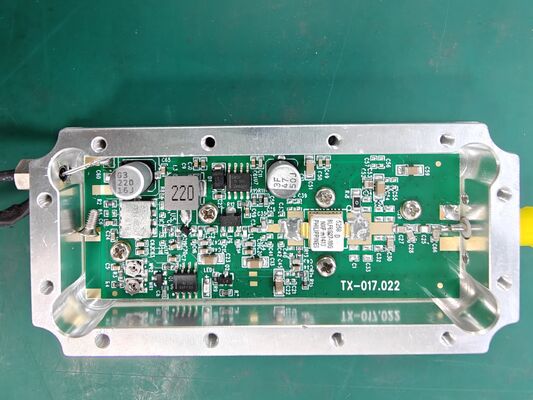

سازنده کنترل شده ولتاژ برند Teixn ((VCO) SM150 10dbm 5V کار می کند 1
