| محل منبع: | چین |
|---|---|
| نام تجاری: | TX TELSIG |
| گواهی: | ISO9001 |
| شماره مدل: | TX-10 |
| مقدار حداقل تعداد سفارش: | 1 |
| جزئیات بسته بندی: | جعبه یا جعبه بادوام |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L/C، T/T، |
| برجسته کردن: | ماژول سیگنال جمر سفارشی,ماژول جمر سیگنال 5.8G,ماژول جمر سیگنال پهپاد RF |
||
|---|---|---|---|

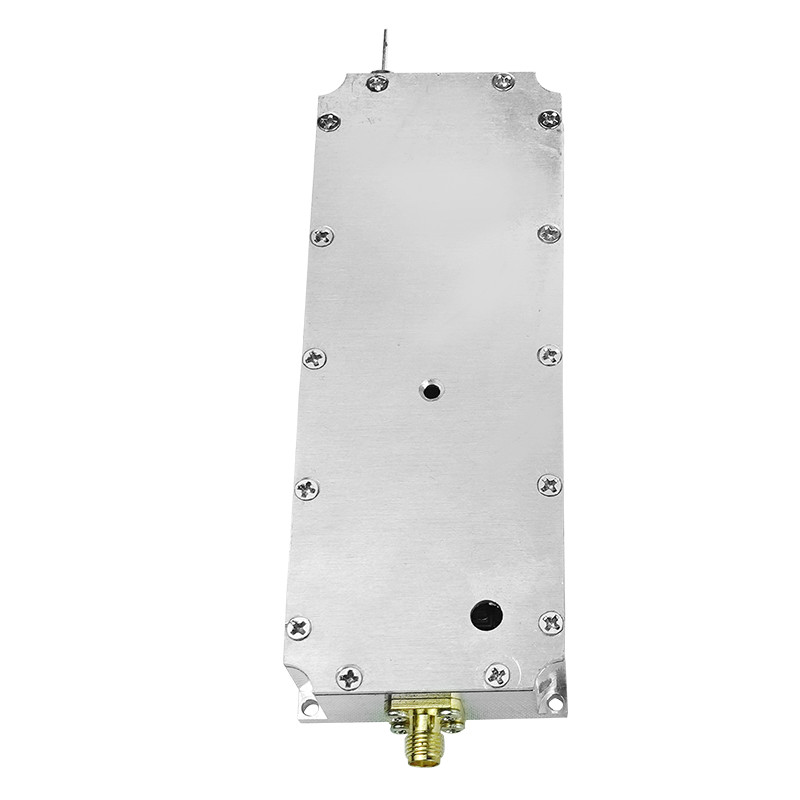

ماژول جمر سیگنال پهپاد 5.8G 10W 40 DBM
جزئیات اطلاعات
حداکثر خروجی: 50 وات (47dBm) ولتاژ: سفارشی
اندازه محصول: 132*53*18 میلی متر وزن خالص: 0.28 کیلوگرم
نور بالا: ماژول جمر سیگنال 10 وات، ماژول جمر RF
توضیحات محصول
باند فرکانس کاری: 5.7 تا 5.9 گیگاهرتز
ولتاژ کاری: 24 ولت
حداکثر توان خروجی (P1dB): 50W (47dBm)
جریان کاری: 1500mA@Pout 47dBm24V
راندمان متوسط: 40%
دمای کاری: -20℃ تا 60℃
| باندهای رایج 0-5Wمشخصات تقویت کننده قدرت RF | ||||
| خیر | مورد | داده ها | واحد | یادداشت |
| 1 | فرکانس |
430-450/860-873/ 902-928/1100-1300 1560-1620/2400-2500/سفارشی |
MHZ | |
| 2 | دمای کار | -20 ~ 70 | ℃ | |
| 3 | حداکثر توان خروجی | 5W/10W | دبلیو | |
| 4 | ولتاژ کار | DC24 | V | |
| 5 | ماکس گین | 37/40dBm | دسی بل | |
| 6 | صافی | ± 1 | دسی بل | |
| 7 | حداکثر جریان | 0.5/1 | آ | |
| 8 | خروجی VSWR | ≤1.5 | ||
| 9 | کانکتور خروجی | SMA/F 50Ω | ||
| 10 | راندمان تقویت کننده قدرت | 40 | % | |
| 11 | تغییر کنترل | بالا کم جریان سطح |
V | |
| 12 | حفاظت از امواج ایستاده | خوب | ||
| 13 | حفاظت از دما | 75 درجه | ℃ | |
| 14 | اندازه | 90*48*18 | میلی متر | |
| 15 | وزن | 0.2 | کیلوگرم | |
