خانه > محصولات> آنتن جهت دار> آنتن PCB ترکیبی 7 بانده با بهره بالا، کم تلفات، 50 وات، SMA-J برای تقویت RF و مدیریت سیگنال

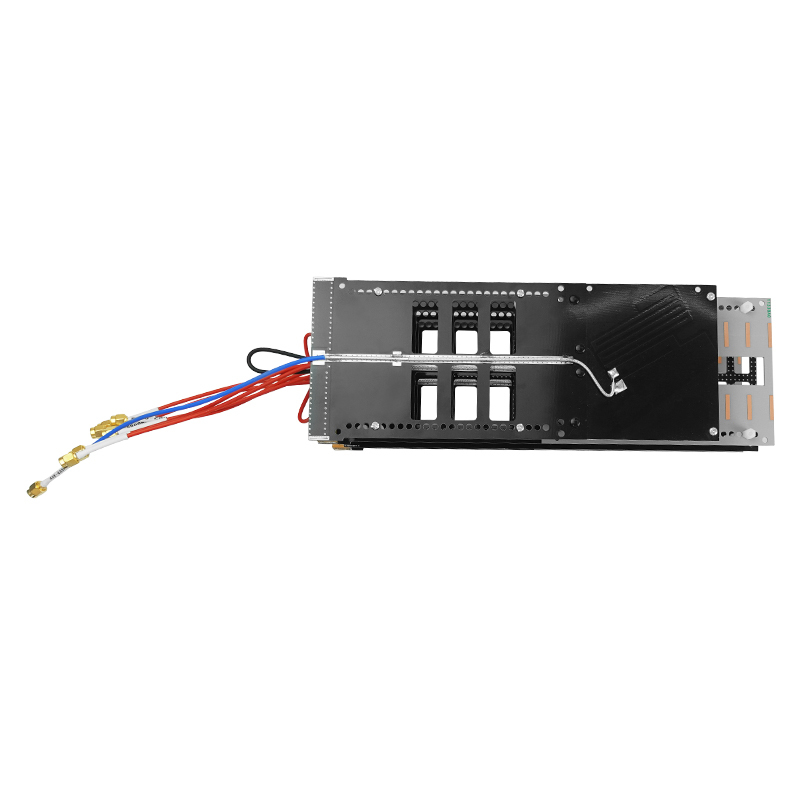

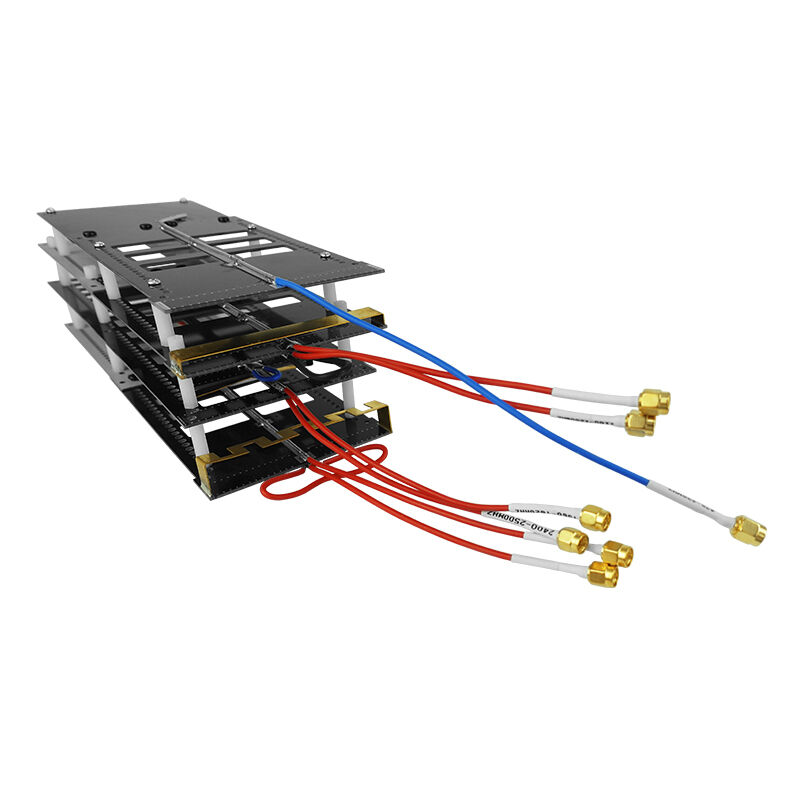

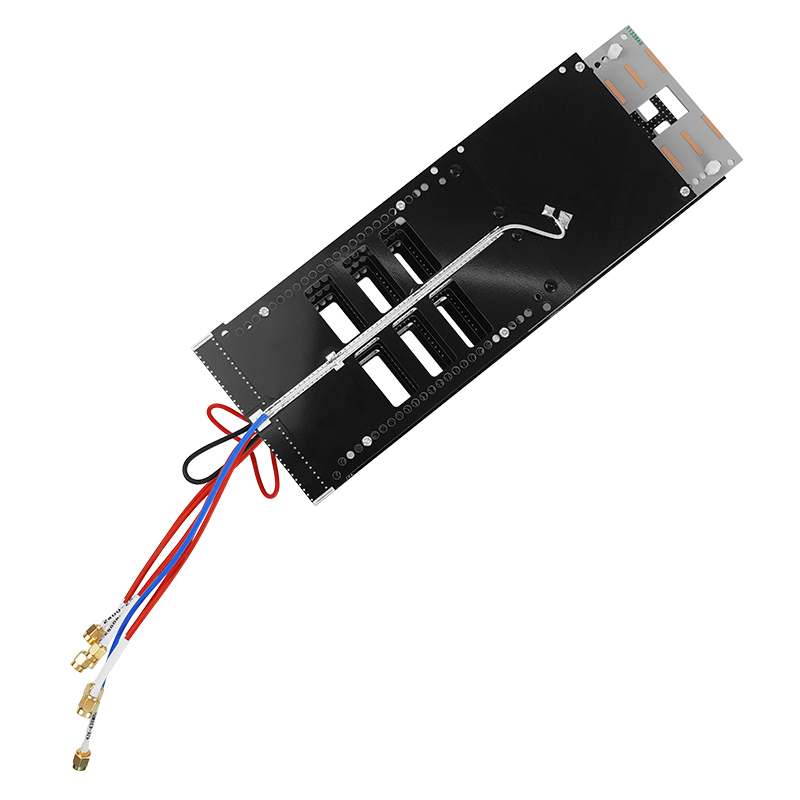

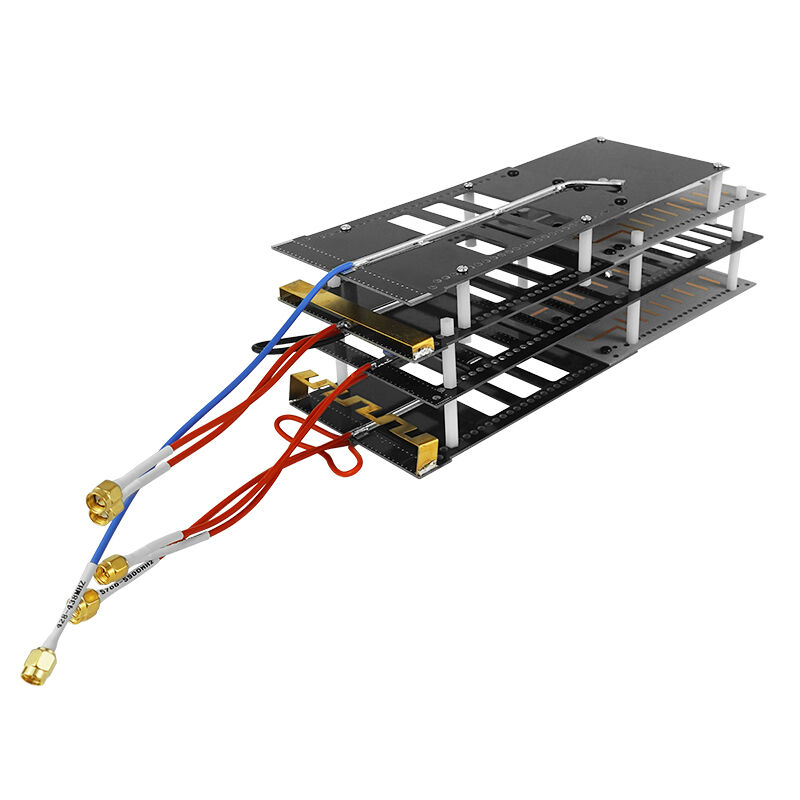

آنتن PCB ترکیبی 7 بانده با بهره بالا، کم تلفات، 50 وات، SMA-J برای تقویت RF و مدیریت سیگنال

High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
اطلاعات پایه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: TX TELSIG
گواهی: ISO9001,SGS,CE
شماره مدل: TX-CM12
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiated
جزئیات بسته بندی: کارتن کاغذی 5 لایه K=K
زمان تحویل: 1-3 روز
شرایط پرداخت: L/C، D/A، D/P، T/T،
قابلیت ارائه: 10000 عدد در ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
ابعاد (L*W*H): 284*97.5*60mm وزن آنتن (کیلوگرم): 0.35 کیلوگرم
رطوبت کار (％): 10 تا 95 درصد رنگ سطح: رنگ مشکی و خاکستری
دمای کار (ºC): -40 تا 65 ºC نوع کانکتور ورودی: 086 کابل 7 عدد*SMS-J
حداکثر ورودی: 50 وات امپدانس ورودی: 50Ω
نسبت جلو به عقب: ≥18 دسی بل
برجسته کردن:

SGS GPS Signal Jammer, Wall Mounted GPS Signal Jammer, USB Wireless Signal Jammer

,

Wall Mounted GPS Signal Jammer

,

USB Wireless Signal Jammer

توضیحات محصول

ارتفاع 7 باند آنتن PCB جهت 433M/900M/1.2G/2.4G/5.8G برای انتقال سیگنال با کارایی بالا



توضیحات محصول

این آنتن PCB ترکیبی از چند باند با حداقل تداخل متقابل، زاویه انتقال بهینه شده و افزایش بالاتر است.

هنگامی که به تقویت کننده قدرت متصل می شود، می تواند به طور بسیار کارآمد به تقویت کننده قدرت کمک کند تا سیگنال تقویت کننده یا مزاحم کننده را انتقال دهد.





ویژگی های محصول



1.کارایی بالا و از دست دادن کم

طراحی PCB با کیفیت بالا و مواد RF برتر برای کاهش سیگنال پایین و بهره وری انتقال بالا را اتخاذ می کند.تطبیق مقاومت عالی عملکرد پایدار را حتی در شرایط استفاده طولانی مدت از قدرت بالا تضمین می کند.

2.توانايي افزايش بالا
طراحی جهت گیری با سود بالا باعث افزایش فاصله انتقال و دریافت سیگنال می شود و قدرت سیگنال قوی تر و حساسیت سیستم بالاتر را برای کاربردهای دور برد فراهم می کند.

3تکنولوژی سنتز هفت باند
از 7 باند ارتباطی که 2G، 3G، 4G و 5G را پوشش می دهد پشتیبانی می کند. ساختار یکپارچه تداخل را کاهش می دهد و چندین آنتن تک باند را برای ادغام آسان تر جایگزین می کند.

4قابل اعتماد و ثبات بالا
ساخت صنعتی با VSWR پایین و توانایی قوی ضد تداخل. عملکرد پایدار در محیط های پیچیده، اطمینان از عملکرد قابل اعتماد طولانی مدت.





مشخصات

پارامتر عملکرد
نوع فرکانس
(تخصیص شده)		 سود VSWR افقی
عرض پرتو		 عمودی
عرض پرتو
۴۳۳ مگاهرتز ۴۲۸-۴۴۸ مگاهرتز 1دبي ≤1.5 75 تا 90 درجه ۶۸ تا ۸۰
۹۰۰ مگاهرتز 803-930 مگاهرتز 5 دبي 72 تا 88o 57 تا 74o
1.2G ۱۱۶۰ تا ۱۲۸۰ مگاهرتز 8 دبي ۶۲ تا ۷۵ درجه 55 تا 68o
1.4/1.5/1.6G 1160-1620 مگاهرتز 8 دبي 55 تا 75 درجه 52 تا 68o
2.4G ۲۴۰۰ تا ۲۵۰۰ مگاهرتز 16 دبي 48 تا 58o ۲۷ تا ۳۸
5.2G 5100-5350 مگاهرتز 17 دبي 35 تا 45 درجه ۲۷ تا ۳۸
5.8G ۵۷۰۰-۵۹۰۰ مگاهرتز 17 دبي 35 تا 45 درجه ۲۷ تا ۳۸

نسبت جلو به عقب ≥18 دبیل
مقاومت ورودی 50Ω
حداکثر ورودی 50 وات
نوع کانکتور ورودی 086 کابل 7 عدد*SMS-J




پارامتر مکانیکی

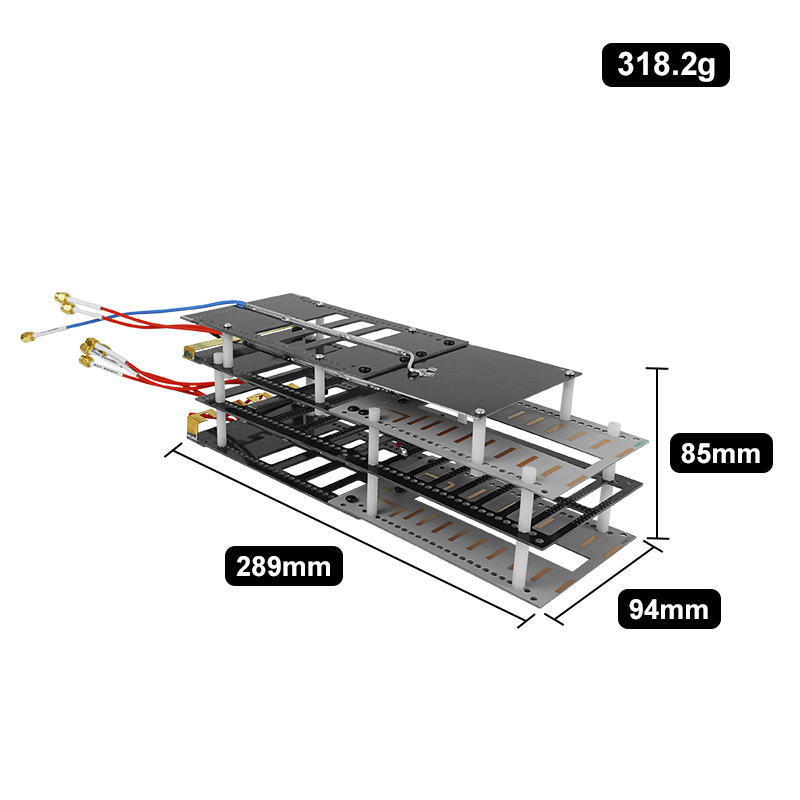

ابعاد ((L*W*H) 284*97.5*60 میلی متر

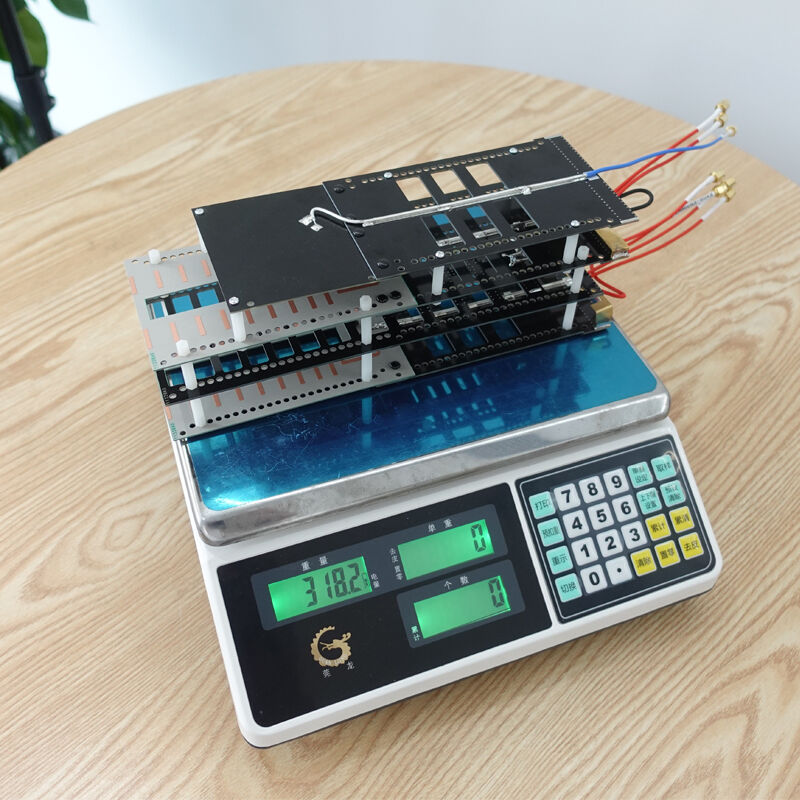

وزن آنتن ((کیلوگرم) 0.35 کيلوگرم
رطوبت کاری ((%) 10 تا 95 درصد
رنگ سطح رنگ سیاه و خاکستری
دمای کار ((oC) -40 ≈ 65 o



کاربرد های ایده آل

1یکپارچه سازی ماژول تقویت کننده قدرت RF
  • 2سیستم های تقویت سیگنال و اقدامات مقابله ای
  • 3مدیریت سیگنال های هواپیماهای بدون سرنشین و دستگاه
  • 4آزمایش ارتباطات بی سیم صنعتی
  • 5پروژه های تحقیق و توسعه و مهندسی



آنتن PCB ترکیبی 7 بانده با بهره بالا، کم تلفات، 50 وات، SMA-J برای تقویت RF و مدیریت سیگنال 0آنتن PCB ترکیبی 7 بانده با بهره بالا، کم تلفات، 50 وات، SMA-J برای تقویت RF و مدیریت سیگنال 1آنتن PCB ترکیبی 7 بانده با بهره بالا، کم تلفات، 50 وات، SMA-J برای تقویت RF و مدیریت سیگنال 2آنتن PCB ترکیبی 7 بانده با بهره بالا، کم تلفات، 50 وات، SMA-J برای تقویت RF و مدیریت سیگنال 3آنتن PCB ترکیبی 7 بانده با بهره بالا، کم تلفات، 50 وات، SMA-J برای تقویت RF و مدیریت سیگنال 4آنتن PCB ترکیبی 7 بانده با بهره بالا، کم تلفات، 50 وات، SMA-J برای تقویت RF و مدیریت سیگنال 5
