برند: | تکسین | درخواست: | میدان جمر سیگنال |
---|---|---|---|
قدرت: | 50 وات | فرکانس: | 100-1000 مگاهرتز 4000-5000 مگاهرتز (سفارشی) |
اندازه: | 390*390*50 میلی متر | وزن: | 3.4 کیلوگرم |
مواد: | پوسته ABS | سرعت نامی باد: | 60M/s |
جریان: | 29A | روش نصب: | دستگير |
شیب مکانیکی (º): | 0-10 درجه | رنگ: | سیاه |
برجسته کردن: | آنتن سرعت باد 60 متری در ثانیه,آنتن دوربرد بي پي ام,آنتن برد بلند,UAV Jammer Long Range Antenna,Handle Panel Long Range Antenna |

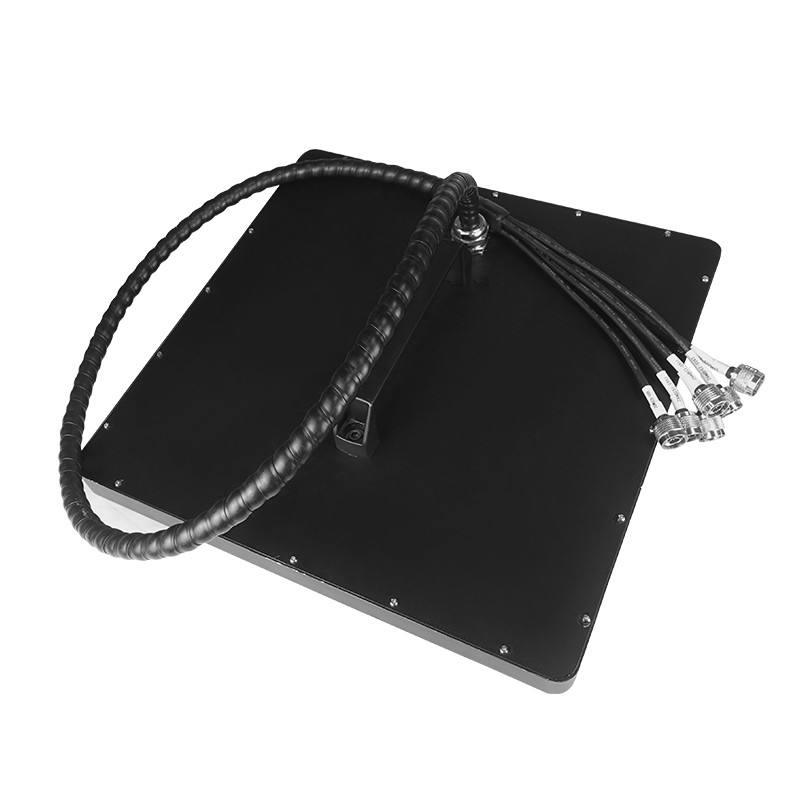

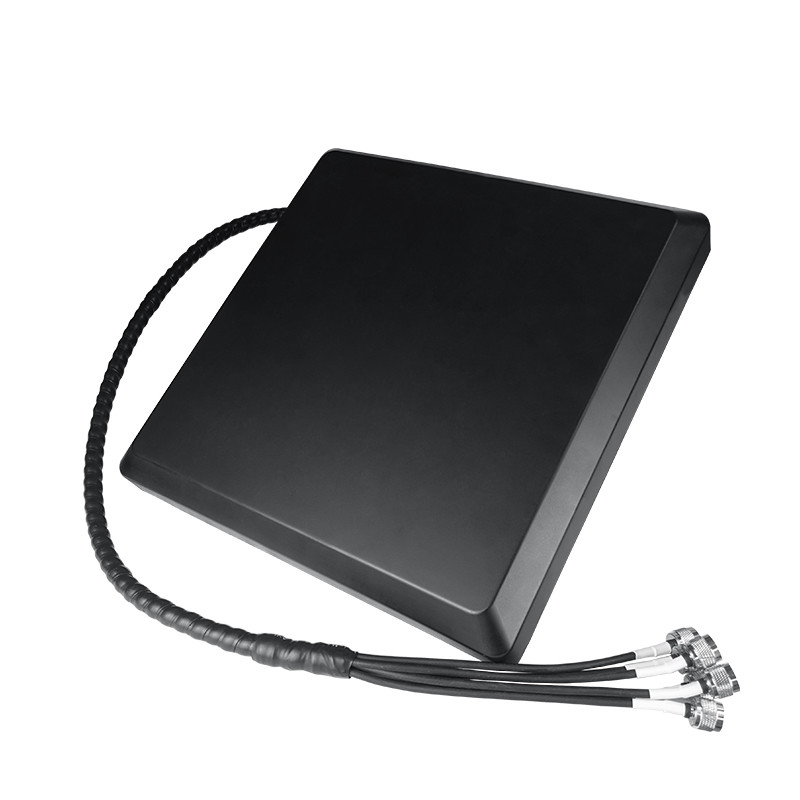

7 باند پانل دستگیره مواد ABS آنتن برد طولانی برای manpack anti drone UAV jammer
این یک آنتن از مواد ABS است این آنتن به طور خاص برای ضد هواپیماهای بدون سرنشین طراحی شده است این یک آنتن جهت دار است که 7 فرکانس باند را به طور کلی ترکیب کرده است.باند فرکانس می تواند سفارشی مانند 428-438MHz،860-930MHz...
و پانل دستگیره مواد 7 باند ABS دارای فشرده سازی فرکانس طولانی حدود 1 کیلومتر است هنگامی که آن را به مینی پاکت ضد هواپیماهای بدون سرنشین متصل می کند ، کاربران می توانند قابل حمل و حمل و حمل و حمل باشند.
پارامتر:
█برقمشخصات | ||
فرکانس | 428-438/860-930/1160-1280/1560-1620/2400-2500/5150-5350/5700-5900 مگاهرتز | |
سود ((dBi) |
۴۲۸-۴۳۸ مگاهرتز ۷دبی 860-930MHz 8dbi 1160 تا 1280 مگاهرتز 12 دبي 1560-1620MHz 12dbi ۲۴۰۰ تا ۲۵۰۰ مگاهرتز ۱۴٫۵ دبی 5150-5350 مگاهرتز 17 دبي 5700-5900MHz 17.5دبی |
|
VSWR | ≤2 | |
قطبی شدن |
428-438MHz V 860-930MHz V ۱۱۶۰ تا ۱۲۸۰ مگاهرتز V 1560-1620MHz V ۲۴۰۰ تا ۲۵۰۰ مگاهرتز V 5150-5350MHz V 5700-5900MHz H |
|
عرض قطب افقی ((0o) |
428-438MHz 65±10o 860-930MHz 65±10o 1160-1280MHz 65±10o 1560-1620MHz 65±10o ۲۴۰۰ تا ۲۵۰۰ مگاهرتز ۳۵±۵ درجه 5150-5350MHz 22±3o 5700-5900MHz 22±3o |
|
عرض پرتو عمودی ((0o) |
428-438MHz 65±10o 860-930MHz 65±10o 1160-1280MHz 35±10o 1560-1620MHz 35±10o ۲۴۰۰ تا ۲۵۰۰ مگاهرتز ۳۵±۵ درجه 5150-5350MHz 32±3o 5700-5900MHz 32±3o |
|
نسبت جلو به عقب ((dB) | ≥20 | |
گرایش پایین الکتریکی ((0o) | 0o | |
مقاومت ورودی ((Ω) | 50Ω | |
حداکثر قدرت ورودی ((W)) | 50 وات | |

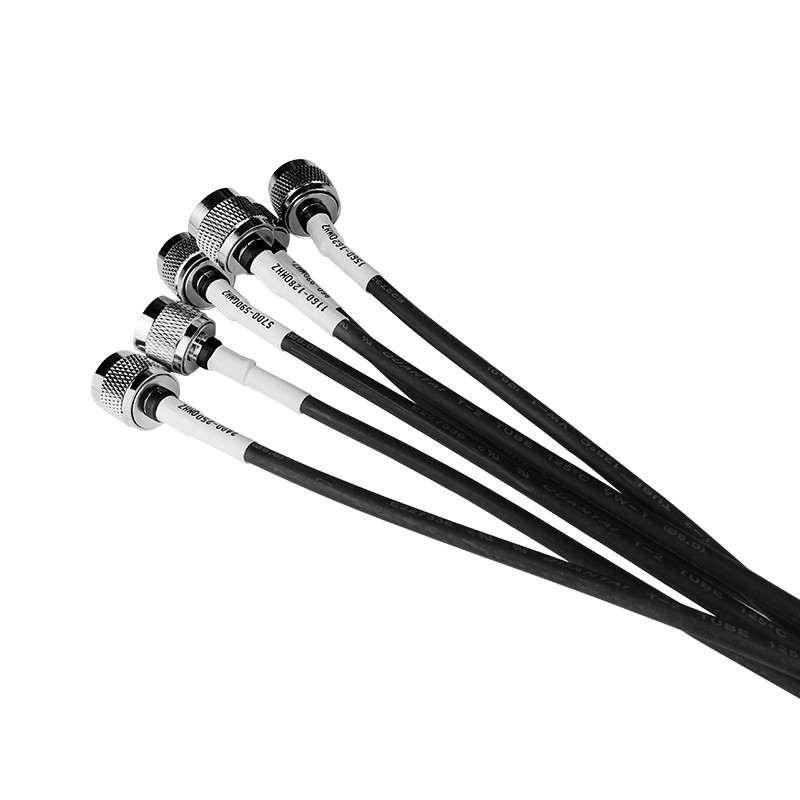

نوع کانکتور داخلی | 1500mm7*N-J | |
حفاظت از صاعقه | زمین DC | |
█ماشین آلاتمشخصات | ||
ابعاد-ملی متر (طول/عرض/عمق) | ۳۹۰*۳۹۰*۵۰ میلی متر | |
اندازه بسته بندی ((ملی متر) | ۴۳۰*۴۳۰*۱۵۰ میلی متر | |
وزن آنتن ((کیلوگرم) | 3.4 کيلوگرم | |
سرعت نامی باد ((m/s) | 60 متر در ثانیه | |
رطوبت عملیاتی ((%) | 10- 95 | |
رنگ رادوم | سیاه | |
ماده رادوم | ABS | |
دمای کار ((oC) | -30 ≈ 70 o | |
روش نصب | دستگير | |
تجهیزات نصب ((ملی متر) | ¢30 ¢75 | |
شیب مکانیکیo) | 0 تا 10o |
ویژگی ها:
1.فرکانس 7 باند به هم پیوسته
2.از فاصله بلند حدود 1 کيلومتر مزاحم ميشه
3اين يه آنتن قابل حمل است

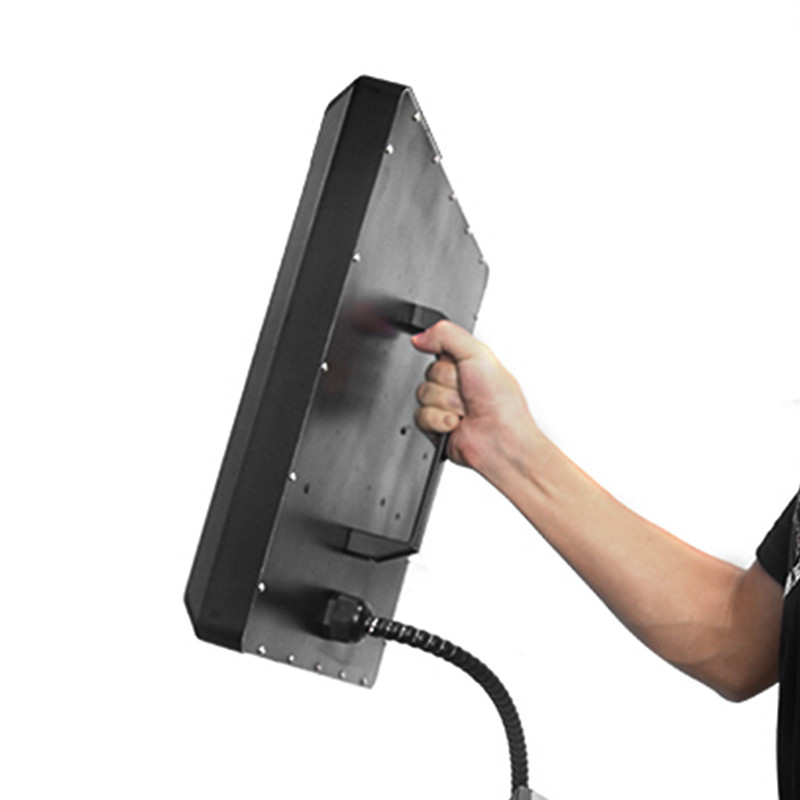

4.دستگير هوشمند براي حمل
درخواست
ارتش و دفاع: برای واحدهای نظامی که وظیفه حفاظت از فضای هوایی از فعالیت های بدون سرنشین مجاز دارند ضروری است.
عملیات امنیتی: مناسب برای استفاده در مناطق با امنیت بالا، رویدادها و حفاظت از زیرساخت های حیاتی در برابر تهدیدات احتمالی هواپیماهای بدون سرنشین.
شهروندان و اجرای قانون: کمک به کاهش خطرات ناشی از هواپیماهای بدون سرنشین در مناطق پرجمعیت یا مکان های حساس.
نمایشگاه واقعی کارخانه
