کانکتور نوع N بلند 100W PA1200-1500MHz تقویت کننده قدرت RF دو طرفه برای ماژول ضد هواپیما بدون سرنشین

اطلاعات پایه
محل منبع: شينزين چين
نام تجاری: TeXin
گواهی: CE ISO
شماره مدل: TX-100W
مقدار حداقل تعداد سفارش: 1
قیمت: قابل مذاکره
زمان تحویل: 5 تا 8 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 100000 در ماه
اطلاعات تکمیلی
محدوده فرکانس: 1200-1500 مگاهرتز ولتاژ تست: 28-32 ولت
جریان: 10A خروجی: 100 وات
سود: 50dBm کانکتور: N/ مونث
سیم برق: قرمز + مشکی + فعال کردن سیم اندازه پوسته بیرونی: 229*90*24mm
وزن: 0.9 کیلوگرم دمای کار: -40 ~ +65
مواد پوسته بیرون: آلومینیوم درخواست: سیستم ارتباطات/هواپیمای بدون سرنشین
برجسته کردن:

تقویت کننده قدرت RF PA1200-1500MHz,تقویت کننده قدرت 100W RF,ماژول ضد بدون سرنشین تقویت کننده قدرت RF

,

100W rf power amplifier

,

Anti Drone Module rf power amplifier


توضیحات محصول

کانکتور نوع N بلند 100W PA1200-1500MHz تقویت کننده قدرت rf ماژول دو طرفه ضد هواپیماهای بدون سرنشین



این یک ماژول تقویت کننده قدرت RF دو طرفه 100W است، ویژگی های اصلی ماژول این است که ورودی ثابت 0-10dB،یک کانکتور خروجی طولانی تر و قادر به دستیابی به پهنای باند فوق العاده گستردهمشتریان می توانند یک راه حل بدون منبع سیگنال یا با منبع سیگنال خارجی را با توجه به نیازهای خود انتخاب کنند.

هیچ منبع سیگنال ساخته شده در تقویت کننده قدرت نمی تواند در برج ایستگاه پایه سیگنال اعمال شود ، می تواند سیگنال های ارتباطی مورد استفاده را دریافت و تقویت کند.منابع سیگنال خارجی معمولا به عنوان سیگنال های تداخل برای هواپیماهای بدون سرنشین استفاده می شودصرف نظر از سناریوی استفاده، این تقویت کننده پهن باند می تواند نتایج نسبتا خوبی را به دست آورد.



مشخصات محصول



نه، نه ماده داده ها واحد
1 فرکانس 1200 تا 1500 مگاهرتز
2 ولتاژ آزمایش 28 تا 32 V
3 جریان 10 A
4 تولید 100 W
5 سود 50 dbm
6 ثبات خروجی 1 دی بی
7 ثبات ورودی 0 تا 10 دی بی
8 کانکتور نه، زن
9 کانکتور خروجی VSWR ≤1.30 (بدون قدرت و آزمایش VNA)
10 سیم منبع برق قرمز+سیاه+سیم فعال
11 کنترل را فعال کنید بالا بالا پایین پایین

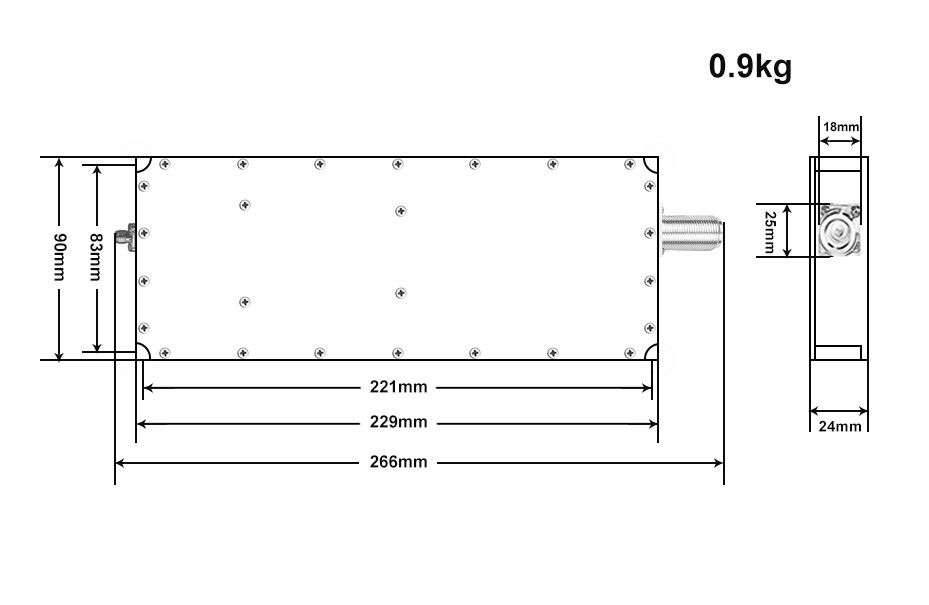

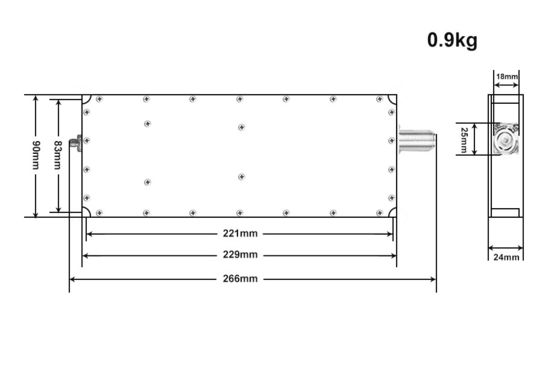

12 اندازه پوسته ۲۲۹*۹۰*۲۴ mm
13 حفره نصب شده ۲۲۱*۸۳ mm
14 وزن 900 g
15 دمای کار -40 ~ +65 °C
16 مواد پوسته خارج آلومینیوم
17 نیاز به ارتعاش

محموله ماشين درسته

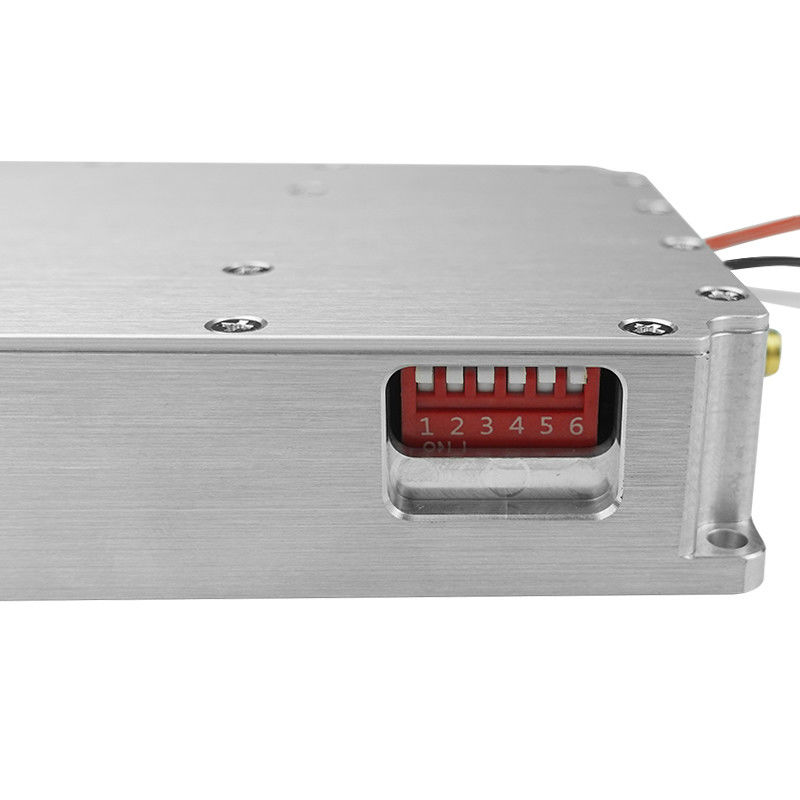

شماره DIP تعریف PIN عملکرد یادآوری
1 D6 16دبيل کاهش کاهش سطح بالا

سطح پایین کم کننده نیست
2 D5 8دبي کم کن
3 D4 4دبيل کاهش
4 D3 2دبيل کاهش
5 D2 1دبيل کاهش
6 D1 0.5دبيل کم کن
7 LE ورودی فعال با قفل سریال
8 P/S انتخاب حالت سریال/همراه حالت سریال سطح بالا (کنترل نرم افزار)
حالت موازی سطح پایین (کنترل دستی)

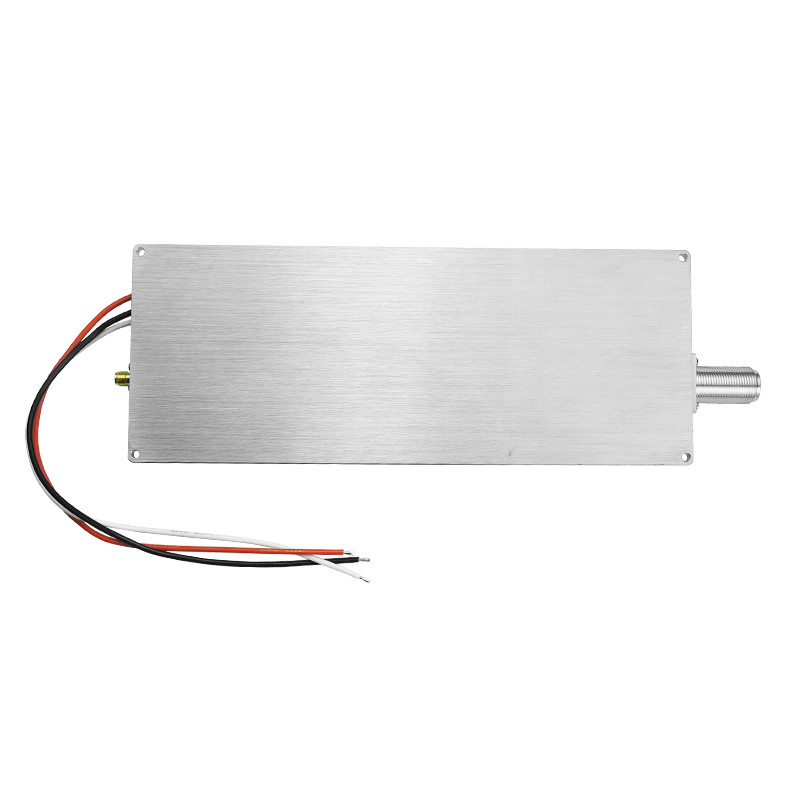

کانکتور نوع N بلند 100W PA1200-1500MHz تقویت کننده قدرت RF دو طرفه برای ماژول ضد هواپیما بدون سرنشین 0

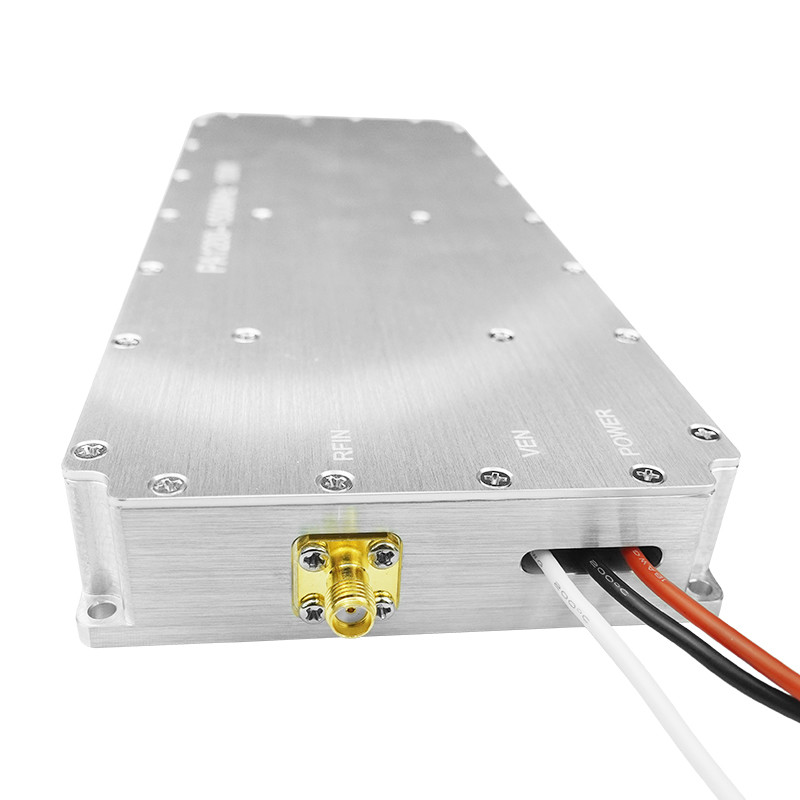

کانکتور نوع N بلند 100W PA1200-1500MHz تقویت کننده قدرت RF دو طرفه برای ماژول ضد هواپیما بدون سرنشین 1

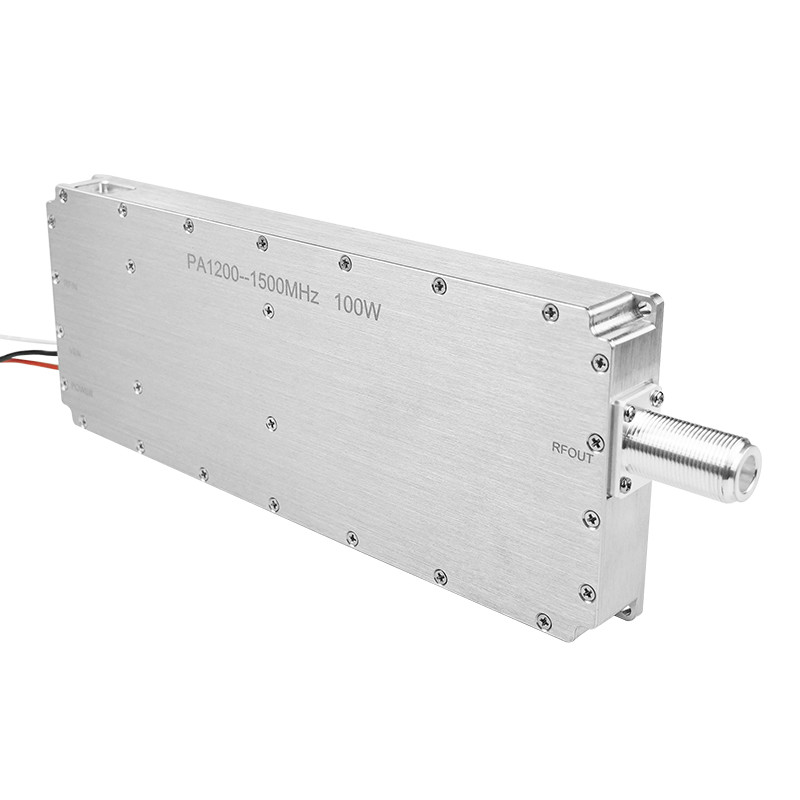

کانکتور نوع N بلند 100W PA1200-1500MHz تقویت کننده قدرت RF دو طرفه برای ماژول ضد هواپیما بدون سرنشین 2

ویژگی محصول

1قادر به ملاقات100 واتبا قدرت کامل

2. اتصال دوگانه، هر دو خروجی و ورودی از مواد فلزی درجه بالا ساخته شده است

3. از استفاده با منبع سیگنال خارجی خود پشتیبانی می کند

4. ماژول از ولتاژ کار 28V-32V پشتیبانی می کند

5.۱۲۰۰ تا ۱۵۰۰ مگاهرتزباند فرکانس شام

6. افزونه ورودی 0-10 دی سی بی

7مواد آلیومینیوم ضد آب، بسیار رسانا و گرمایی را از بین می برد



توجه کنید

  1. منبع برق بهتر است در مورد 28V 4.5A حمل زمانی که خود را 3A برای کار پایدار خود را
  2. اندازه گیری تبعید گرما لازم است از جمله چسب حرارتی، سینک گرما مناسب و فن های خنک کننده
  3. آنتن و یا بار باید در ابتدا قبل از منبع برق است که ON متصل و یا آن را سیم کوتاه خواهد بود

درخواست

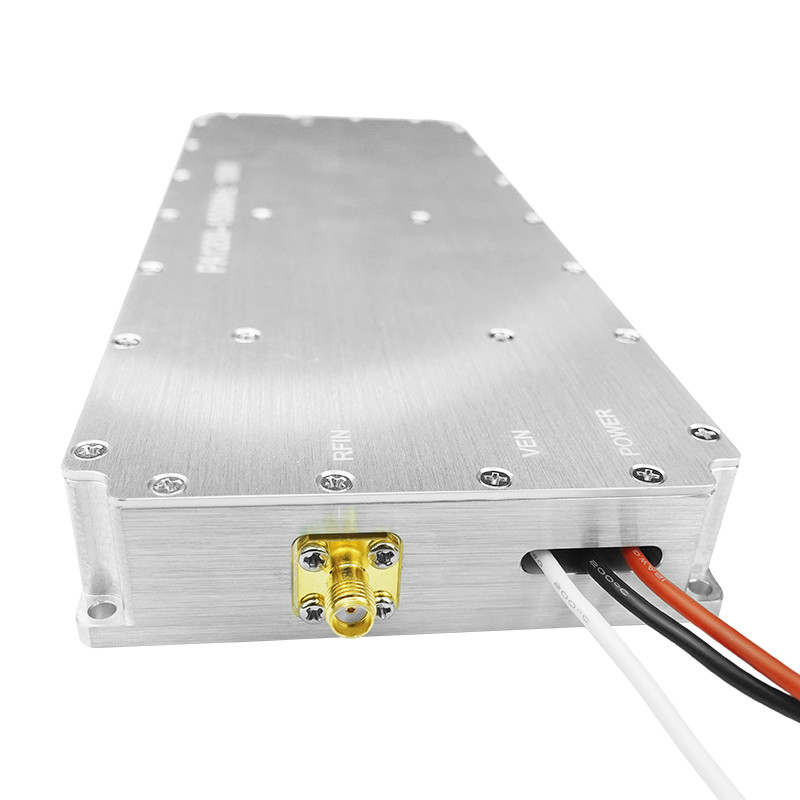

کانکتور نوع N بلند 100W PA1200-1500MHz تقویت کننده قدرت RF دو طرفه برای ماژول ضد هواپیما بدون سرنشین 3

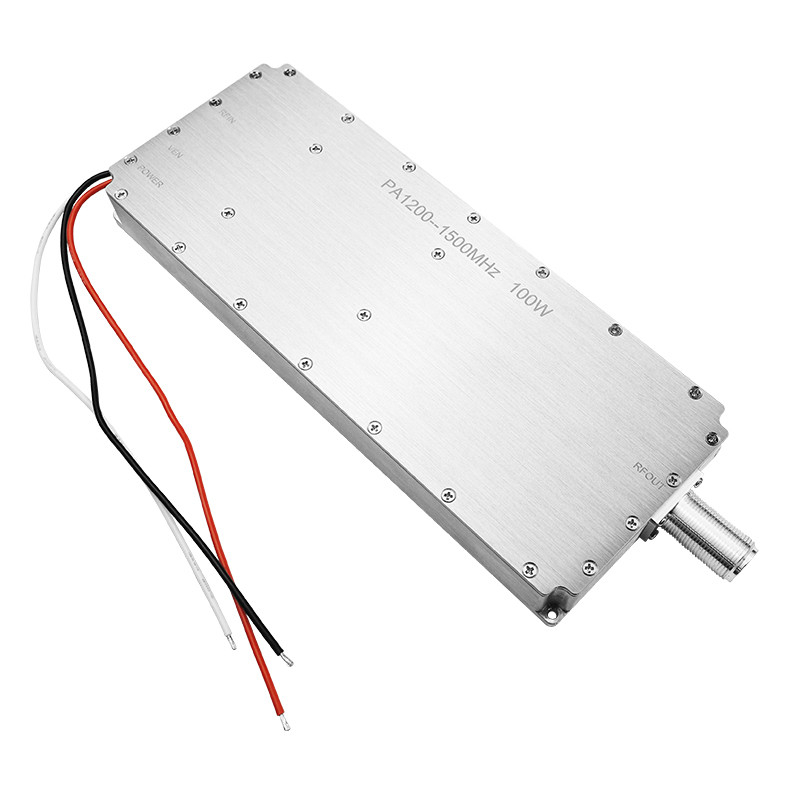

کانکتور نوع N بلند 100W PA1200-1500MHz تقویت کننده قدرت RF دو طرفه برای ماژول ضد هواپیما بدون سرنشین 4

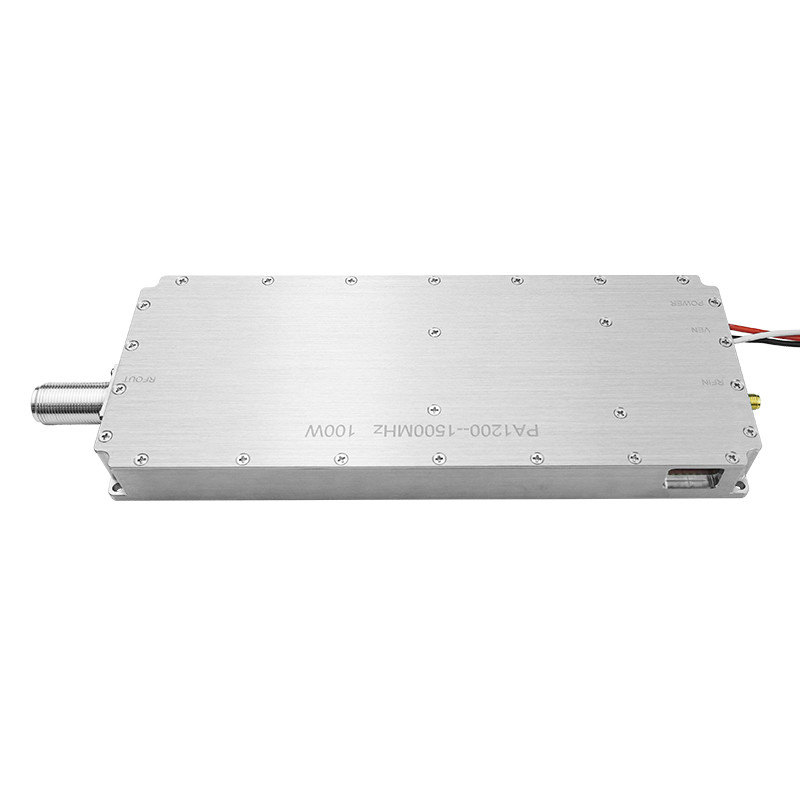

کانکتور نوع N بلند 100W PA1200-1500MHz تقویت کننده قدرت RF دو طرفه برای ماژول ضد هواپیما بدون سرنشین 5

کانکتور نوع N بلند 100W PA1200-1500MHz تقویت کننده قدرت RF دو طرفه برای ماژول ضد هواپیما بدون سرنشین 6
