| محل منبع: | چین |
|---|---|
| نام تجاری: | TX TELSIG |
| گواهی: | ISO |
| شماره مدل: | TX2445 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| جزئیات بسته بندی: | جعبه یا جعبه بادوام |
| زمان تحویل: | ظرف 3 روز کاری |
| شرایط پرداخت: | L/C، T/T، |
| برجسته: | ماژول جمر سیگنال پهپاد,ماژول جمر سیگنال رابط آلومینیومی,ماژول جمر سیگنال 2.4G |
||
|---|---|---|---|

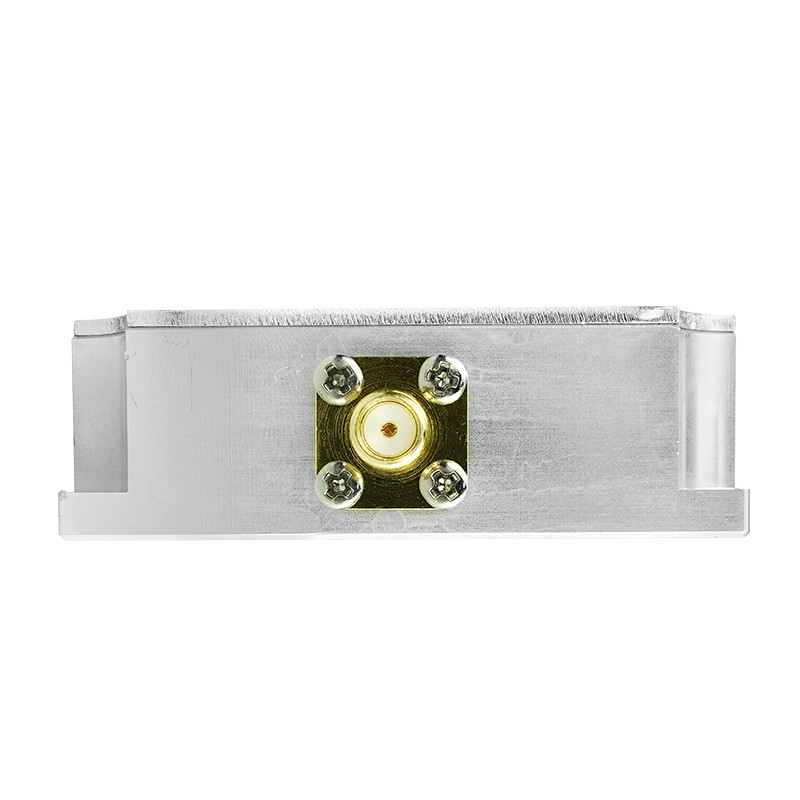

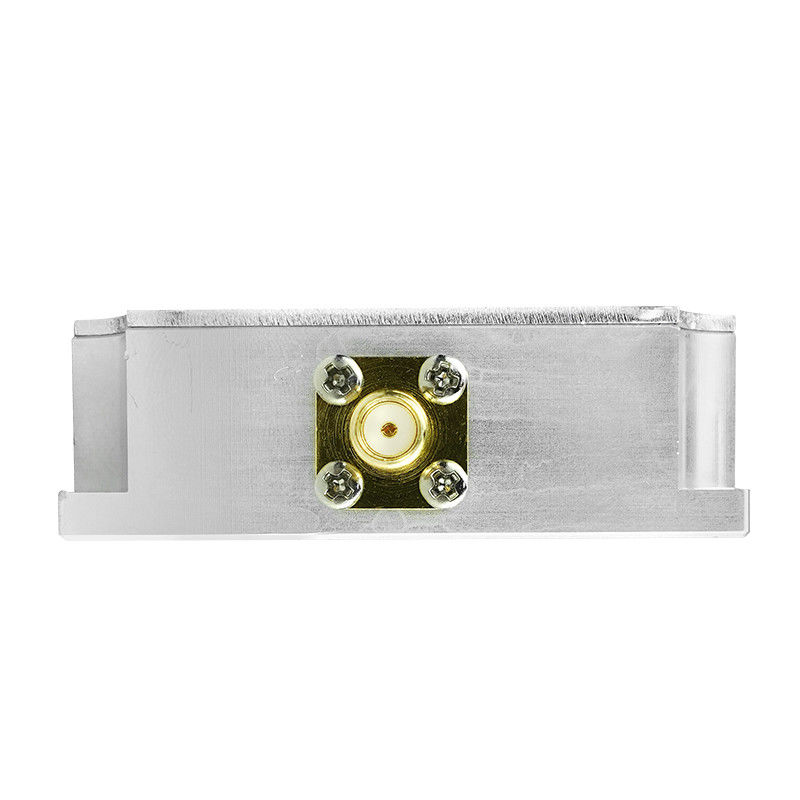

ماژول جمر سیگنال پهپاد 30W 45 dBm 2.4G
1.ویژگی محصول
قابلیت تحقیق و توسعه مستقل کارخانه منبع قابل تنظیم خدمات پس از فروش قابل اعتماد
TX2445 یک ماژول امنیت اطلاعات ویژه برای مسدود کردن انتقال تصویر پهپاد/ انتقال سیگنال کنترل از راه دور است.این ماژول دارای مزایایرابط تمام آلومینیومی،،قدرت کافی،صافی خوب در باند،افست کوچک رویه ولباند جانبی owerو غیرهمحصول دارای نشانگر در حال اجرا استچراغ LED، باVCOمنبع تداخل جارو کارآمد، رانش دما بسیار کوچک است و منبع تغذیه از طریق خازن هسته پایدار و قابل اعتماد است.استفاده از اثر متقابل پهپاد پرش فرکانس مناسب خوب است.
2.شاخص عملکرد اصلی
| فهرست مطالب | مقدار عددی | واحد | توجه داشته باشید | ||
| حداقل | معمول | حداکثر | |||
| فرکانس سیگنال | 2400 | 2500 | مگاهرتز | ||
| توان خروجی | 44.5 | 45 | 45.5 | dBm | |
| صافی باند | 1 | دسی بل | |||
| جریان کار | 3.1 | آ |
|
||
| ولتاژ کار | 28 | 32 | V | ||
| بازده کاری | 38 | % | |||
| افست حرارتی باند بالایی | 8 | مگاهرتز | دمای سطح ماژول: 85 درجه سانتی گراد | ||
| افست حرارتی ازپایینباند | 8 | مگاهرتز | دمای سطح ماژول: 85 درجه سانتی گراد | ||
| وزن | 0.22 کیلوگرم | ||||
| بعد، ابعاد، اندازه | 131*60*18 میلی متر | ||||
|
توجه داشته باشید: 1ترمینال مثبتبه خازن هسته متصل است وترمینال منفیبه لبه پوسته متصل است 2. هنگامی که آنتن متصل است، برق را وصل کنید.در غیر این صورت، ماژول ممکن است آسیب ببیند.قبل از روشن کردن ماژول، بررسی کنید که آیا ولتاژ برق در محدوده مجاز است یا خیر |
|||||
3. بعد
4. نمودار تست
